Prozessstabile Entwässerung und definierte Filtrate für Leaching Residues
Im Roast-Leach-Electrowinning-Verfahren (RLE) übernimmt die Filtration eine zentrale Funktion innerhalb des hydrometallurgischen Gesamtsystems. Sie beeinflusst nicht nur die Qualität eines einzelnen Prozessschritts, sondern wirkt sich unmittelbar auf die Stabilität der gesamten Linie aus. Der nach der Laugung anfallende Leaching Residue stellt dabei ein besonders anspruchsvolles Medium dar: feinpartikulär, abrasiv, chemisch aktiv und aufgrund seines hohen Metallgehalts von hoher Dichte.
Eine belastbare Prozessführung erfordert daher eine Filtration, die nicht als isolierte Trennstufe ausgelegt ist, sondern als integraler, prozessführender Bestandteil des Systems verstanden wird. Ziel ist es, Linienleistung, Ausbeute und Kreislaufstabilität dauerhaft zu sichern.
Herausforderungen
Komplexe Rückstände erfordern präzise Filtrationskonzepte
Leaching Residues entstehen typischerweise bei Temperaturen oberhalb von 80 °C in stark schwefelsaurer Umgebung. Ihre mineralogische Zusammensetzung variiert standortabhängig, weist jedoch weltweit wiederkehrende Charakteristika auf: feine Jarosit- und Sulfatphasen, eisenreiche Zwischenprodukte, silikatische Feinanteile sowie schwer lösliche reaktive Mineralien. Diese Kombination reagiert sensibel auf Druckverläufe, Temperaturänderungen und Partikelinteraktionen und macht die Filtration zu einem der technisch kritischsten Schritte innerhalb der Zinkhydrometallurgie.
Der resultierende Filterkuchen ist aufgrund des Metallgehalts besonders dicht und schwer, was hohe Anforderungen an die mechanische Auslegung der Filterpresse stellt. Gleichzeitig verdichten sich feinste Fraktionen bereits früh im Prozess, sodass konventionelle Druckprofile schnell an ihre Grenzen stoßen. Entsprechend muss jede Phase – von der Beschickung über die Druckführung bis hin zur Kuchenentladung – gezielt gesteuert werden.
Auswirkung auf Stabilität und Reinheit
Filtratqualität als stabilisierender Faktor im Kreislauf
Ein wesentlicher Teil des im RLE-Prozess anfallenden Filtrats wird direkt in die Laugung zurückgeführt. Die Filtratqualität wirkt sich damit unmittelbar auf die Stabilität und Reinheit des gesamten hydrometallurgischen Kreislaufs aus. Bereits geringe Feststoffanteile können die Fremdstofffracht erhöhen, Ablagerungen begünstigen und den Reinigungsaufwand in nachgelagerten Stufen erhöhen.
Eine präzise ausgelegte Filtration stellt sicher, dass die Rückführung unter konstanten Bedingungen erfolgt und chemische sowie energetische Aufwände kontrollierbar bleiben.
Aus der Praxis
Typische Herausforderungen in der RLE-Filtration
Im praktischen Betrieb berichten Betreiber von wiederkehrenden Problemstellungen: Metallverluste im Rückstand bei unzureichender Abtrennung, schwankende Filtratqualitäten mit Auswirkungen auf Elektrolyse und Reinigung, sowie unregelmäßige Kuchenstrukturen, die Handling, Transport und Entsorgung erschweren. Hinzu kommen hohe chemische und mechanische Belastungen durch aggressive Medien, die Membranen, Platten und Dichtsysteme beanspruchen.
Feinpartikuläre Schlämme bringen klassische Druckkurven an ihre Grenzen, während der kontinuierliche 24/7-Betrieb keine Filtrationsengpässe toleriert. Unpräzise Filtration kann in der Folge zu erhöhtem Chemikalieneinsatz, Mehrarbeit in der Elektrolyse, steigenden Betriebskosten und instabilen Zykluszeiten führen – bis hin zur Beeinträchtigung ganzer Prozessstränge.
System für komplexe Anwendungen
Filterpressentechnik als prozessführendes Element
Mit MSE Filterpressen können Betreiber diese Komplexität strukturiert abbilden und den Filtrationsschritt als stabilisierendes Element innerhalb des sensiblen RLE-Verfahrens einordnen.
01

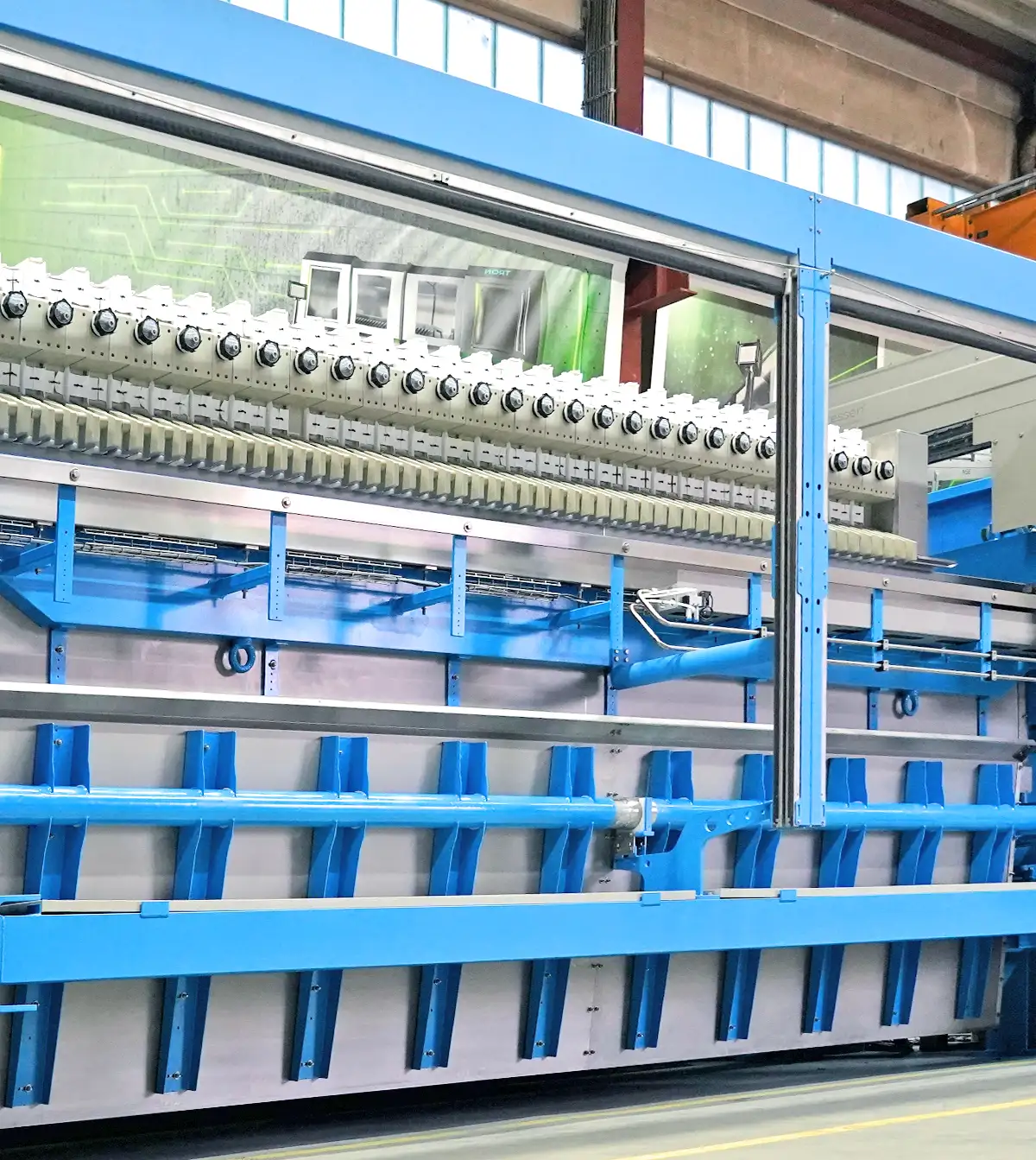

Thermisch und chemisch ausgelegte Membranplatten
Für Medien bei etwa 85 °C und hoher Schwefelsäurekonzentration kommen PVDF-basierte Membranplatten zum Einsatz. Diese zeichnen sich durch hohe chemische und thermische Beständigkeit aus und ermöglichen konstante Standzeiten, homogene Kuchenbildung und reproduzierbare Filtrate.
02
Wasserdruckgestützte Nachpressung
Die Water-Squeeze-Technologie ermöglicht eine gleichmäßige Verdichtung der schweren, metallreichen Kuchen. Restfeuchten werden gezielt reduziert, was Handling, Transport und Weiterverarbeitung erleichtert.
03

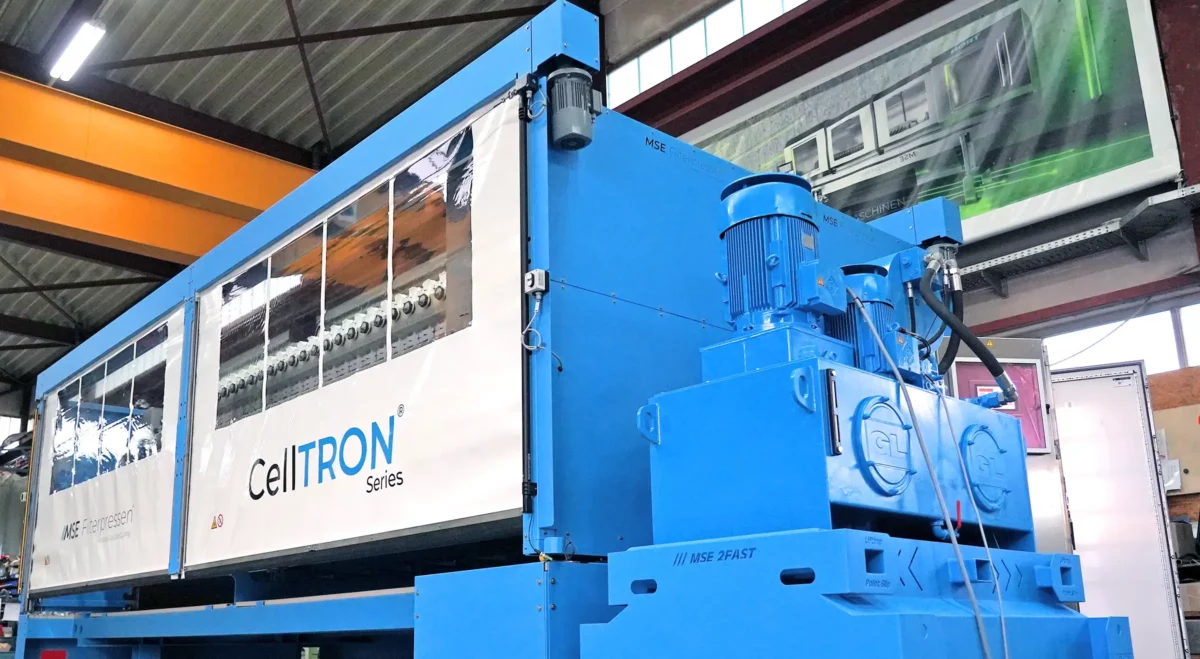

Mechanische Robustheit und Materialbeständigkeit
Hohe Kuchenmassen, abrasive Silikatanteile und aggressive Prozessbedingungen erfordern bewusst dimensionierte Konstruktionen. Rahmen, Plattenführung und Hydraulik sind auf hohe Lasten und Zyklenzahlen ausgelegt. In produktberührten Bereichen kommen hochlegierte Edelstähle zum Einsatz.
04
Strukturierte Druckführungsstrategie
Die Beschickung von RLE-Schlämmen erfordert fein abgestimmte Druckprofile. Eine schrittweise, kontrollierte Druckführung unterstützt die Ausbildung homogener, gut entladbarer Kuchen bei gleichzeitig stabilen Zykluszeiten.
05

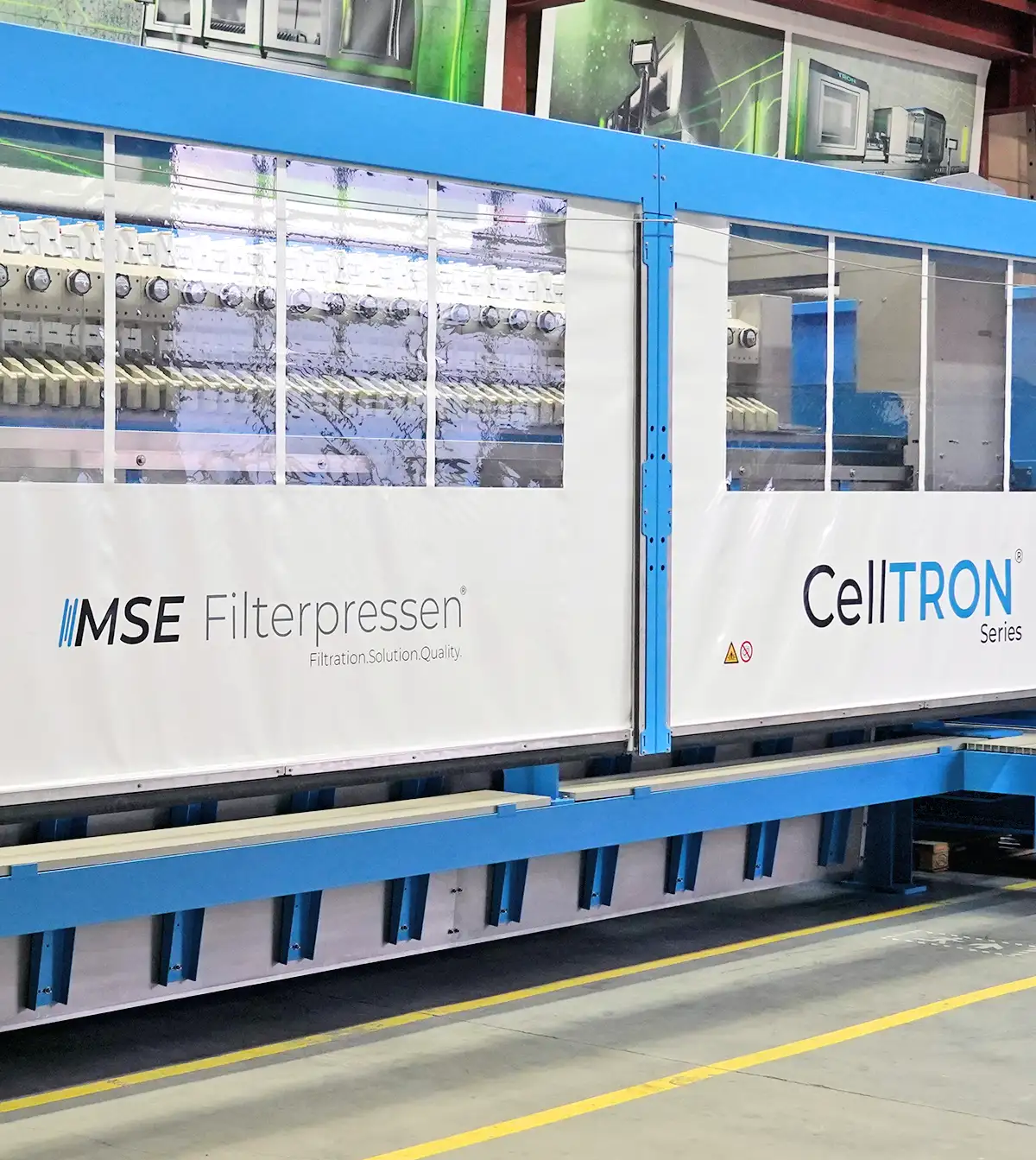

Geschlossene Bauweise
Geschlossene Systeme reduzieren Emissionen, begrenzen Expositionen gegenüber heißen, säurehaltigen Medien und tragen zu einem kontrollierten Anlagenbetrieb bei.
06
Automatisierung für kontinuierlichen Betrieb
Für RLE-Anwendungen sind vollautomatisierte Konzepte verfügbar, einschließlich automatischer Kuchennachbehandlung, Filterkuchenentleerung mit Wiegezellen, Filtertuchreinigung, Schwenktropfblechen sowie angepasster Steuerungslogik für alle Prozessschritte. Ziel ist es, die Filtration nicht zum Engpass, sondern zu einem stabilen Taktgeber der Linie zu machen.
Medienvarianz
Standortabhängige Auslegung statt Standardlösung
Die Zusammensetzung des Leaching Residues variiert stark in Abhängigkeit von Erzquelle, Röstführung, Sulfatgleichgewicht und Nebenströmen. Entsprechend wird jeder Rückstand als individuelles Medium betrachtet. Druckprofile, Werkstoffe, Temperaturfenster, Waschsequenzen und Automatisierungsgrad werden standortspezifisch definiert, um eine vorhersehbare und stabile Filtration zu gewährleisten.
Prozessintelligenz in Echtzeit
Digitale Prozessunterstützung mit AI:PureLogic
Mit der Steuerungsplattform AI:PureLogic kann die Filterpresse als datenbasierter Bestandteil der Gesamtanlage betrieben werden. Erfasst werden unter anderem Füllverhalten, Schlammkonsistenz, Tuchzustand und Druckverläufe. Auf dieser Basis passt das System Prozessparameter wie Pressdruck, Nachpresszeiten, Tuchwäsche und Kuchenablösung automatisch an.
Das Ergebnis sind reduzierte Stillstände, stabilere Zykluszeiten, transparente Prozessdaten sowie ein kontrollierter Einsatz von Energie und Chemikalien.
Kontrolliertes Handling
Filtration als stabilisierender Baustein im RLE-Prozess
Im RLE-Verfahren treffen hohe Temperaturen, aggressive Chemie, feinst verteilte Partikel und außergewöhnlich dichte Feststoffe aufeinander. Die Filterpressentechnik muss diesen Anforderungen dauerhaft standhalten und gleichzeitig reproduzierbare Ergebnisse liefern.
Die Filtration übernimmt damit eine stabilisierende Funktion innerhalb der hydrometallurgischen Linie. Klare Filtrate ermöglichen eine konstante Laugungschemie, homogene Kuchen sichern ein kontrolliertes Handling, und stabile Zykluszeiten unterstützen einen wirtschaftlich planbaren Betrieb.
Kontakt
Nächster Schritt
Da jeder RLE-Prozess standortspezifisch ausgeprägt ist, gilt dies gleichermaßen für die Filtration. Eine fundierte Analyse des Rückstands durch das Engineering-Team bildet die Grundlage für die technische Auslegung einer Filterpressenlösung, die hohe Dichten, aggressive Medien und komplexe Partikelstrukturen zuverlässig beherrscht.
Jetzt unverbindliche Prozessanalyse anfragen
