Das Recycling von Batterien zählt zu den technisch anspruchsvollsten Prozessketten der Industrie. Medien wie Black Mass, Graphit- und Anodenschlämme, pCAM/CAM-Suspensionen, NMC-haltige Schlämme sowie säure- oder laugenbasierte Leach-Lösungen stellen hohe Anforderungen an die eingesetzte Anlagentechnik. Ihre Zusammensetzung variiert häufig, sowohl zwischen einzelnen Chargen als auch innerhalb laufender Prozesse. Feinpartikuläre, abrasive und chemisch reaktive Bestandteile treffen dabei auf sensible Prozessfenster, in denen bereits geringe Schwankungen die Filtrationsleistung beeinflussen können.
Unter diesen Bedingungen gewinnt die Fest-Flüssig-Trennung eine zentrale Bedeutung. Sie wirkt sich unmittelbar auf Prozessstabilität, Ausbeute und die Qualität der zurückgewonnenen Materialien aus.
Auslegung auf variable
und reaktive Medien
Die Filterpressen von MSE sind für den Einsatz in solchen Umgebungen konzipiert. Ihr konstruktiver Ansatz kombiniert eine robuste mechanische Auslegung mit einer präzise geführten Prozesssteuerung und einer vollständig geschlossenen Systemarchitektur. Ziel ist es, auch bei stark variierenden Medien reproduzierbare Filtrationsergebnisse zu erzielen und die Anlagen stabil in komplexe Recyclinglinien einzubinden.
Die Besonderheit liegt dabei weniger in einzelnen Komponenten als in deren abgestimmtem Zusammenspiel. Batterie- und metallhaltige Schlämme zeichnen sich durch schwankende Feststoffanteile, veränderliche Viskositäten sowie ein sensibles Verhalten gegenüber Druckprofilen und pH-Werten aus. Gleichzeitig wirken Graphit und Metalloxide als erhebliche mechanische Belastung auf die Anlage.
Um diese Variabilität beherrschbar zu machen, setzt MSE auf eine spezielle Kombination aus:
01
präzise ausgelegter Kammer- und Membrantechnik
02
definierter Kuchennachbehandlung
03
hochbeständigen Platten- und Rahmensystemen
04
medienangepassten Filtertuchkonzepten
05
gleichmäßiger, kontrollierter Druckführung
06
vollständig geschlossenen Anlagenkonzepten
07
digitaler Prozessüberwachung und -auswertung
Diese Systemarchitektur ermöglicht eine reproduzierbare Entwässerung unterschiedlichster Medien – von Black-Mass-Suspensionen mit niedrigen Feststoffgehalten bis hin zu hochreaktiven, metallhaltigen Leach-Lösungen.
Bedeutung der Filtration im hydrometallurgischen Prozess
In hydrometallurgischen Rückgewinnungsverfahren ist die Qualität der Fest-Flüssig-Trennung eng mit der Effizienz nachgelagerter Prozessschritte verknüpft. Fällungs- und Extraktionsstufen reagieren empfindlich auf verbleibende Feststoffanteile, Kristallisationsprozesse erfordern klar definierte Filtrate, und auch Trocknungs- sowie Weiterverarbeitungsschritte hängen maßgeblich von der Struktur und Homogenität des Filterkuchens ab.
In praktischen Anwendungen liefern MSE Filterpressen hierfür definierte und reproduzierbare Ergebnisse. Bei Langzeittests mit realen Batterie- und Metallrecyclingmedien wurden unter anderem folgende Kennwerte erreicht:
- Filterkuchen mit Trockensubstanzgehalten von etwa 50 bis 93 %, abhängig vom Medium
- Filtrate mit Restfeststoffgehalten unter 100 ppm
- Wascheffizienzen von bis zu 97,5 %
Diese Ergebnisse wurden über mehr als 250 Praxistage hinweg validiert. In der Gesamtschau tragen sie zu einer stabilen Prozessführung bei und unterstützen eine gleichbleibende Qualität in den nachfolgenden Verfahrensstufen.
Geschlossene Systeme zur Erhöhung der Arbeitssicherheit
Die Verarbeitung von Batteriematerialien stellt auch hohe Anforderungen an Emissions- und Arbeitsschutz. Carbonstäube, Aerosole oder Elektrolytreste sollen weder in die Umgebung gelangen noch das Bedienpersonal gefährden.

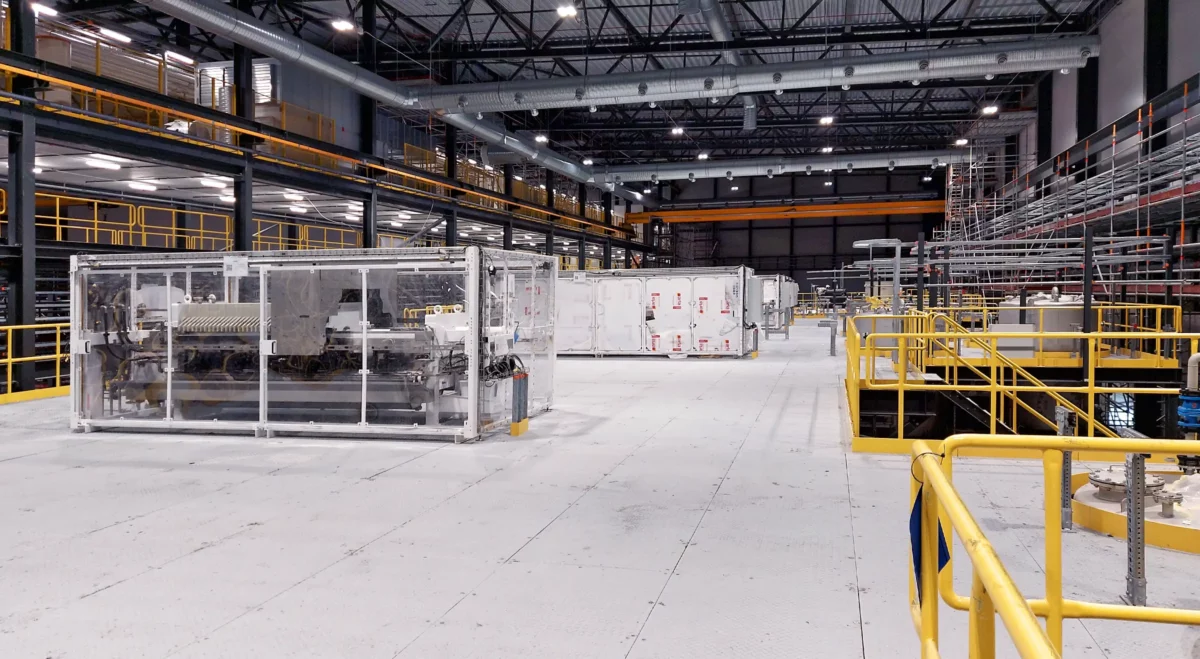

MSE begegnet diesen Anforderungen mit einer vollständig geschlossenen Anlagenarchitektur, wie sie unter anderem mit der CellTRON-Einhausung umgesetzt wird. Sämtliche medienberührenden Bereiche sind gekapselt und kontrolliert geführt. Für besonders sensible Anwendungen lässt sich das System weiter auslegen, etwa wenn Recycling- und Produktionsbereiche räumlich eng miteinander verzahnt sind.
Ein integriertes Clean-in-Place-System ermöglicht die Innenreinigung der Anlage ohne manuelle Eingriffe. Dies reduziert Stillstandszeiten und minimiert gleichzeitig den direkten Kontakt von Personal mit dem Medium.
Automatisierung und Prozessdaten im Fokus
Moderne Recyclingprozesse erfordern eine lückenlose Überwachung und Dokumentation der einzelnen Prozessschritte. MSE setzt hierfür auf digitale Steuerungs- und Auswertungsplattformen wie AI:PureLogic. Relevante Parameter – darunter Druckverläufe, Leitfähigkeit, Füllverhalten, Filtertuchzustand und Filtratqualität – werden kontinuierlich erfasst und analysiert.
Abweichungen lassen sich frühzeitig erkennen, sodass Filtrations-, Wasch- und Austragsprozesse angepasst werden können. Auf diese Weise bleiben die Zyklen auch bei stark schwankenden Medien stabil und reproduzierbar.
Skalierbarkeit und Wirtschaftlichkeit
Filterpressen im Batterie- und Metallrecycling müssen sowohl im Pilotmaßstab als auch im industriellen Dauerbetrieb zuverlässig funktionieren. MSE deckt diesen Bedarf mit modular skalierbaren Anlagenkonzepten ab – von kompakten Testsystemen bis hin zu großformatigen Produktionsanlagen. Typische technische Eckdaten sind:
- Filterflächen von 1 bis 692 m²
- Behältervolumina bis 16.500 Liter
- Arbeitsdrücke bis 30 bar
- Anlagenabmessungen von kompakten Labor- und Pilotanlagen bis zu großindustriellen Linien
Die Systeme sind für den weltweiten Einsatz ausgelegt und nutzen gängige Steuerungsplattformen wie Siemens, ABB oder Allen-Bradley. Energie-, Luft- und Wasserverbräuche sind auf den Dauerbetrieb abgestimmt, wobei Prozesswasser in vielen Anwendungen weitgehend wiederaufbereitet werden kann.
Ein stabilisierender Prozessschritt im Recyclingpfad
Ob bei der Entwässerung nach dem Nassschreddern oder bei der Feststoffabtrennung in hydrometallurgischen Schwarzmassen-Prozessen: Die Filtration bildet einen zentralen, qualitätsbestimmenden Schritt innerhalb der gesamten Recyclingkette.
Die Filterpressentechnologie von MSE steht dabei für einen klar strukturierten Prozessschritt, der auf fundierter Erfahrung basiert und dazu beiträgt, anspruchsvolle Recyclingprozesse dauerhaft stabil, beherrschbar und reproduzierbar zu gestalten.
Weiterführende technische Informationen zur Fest-Flüssig-Trennung in Batterie- und Metallrecyclingprozessen finden sich in den Fachpublikationen von MSE sowie in den verlinkten Beiträgen.
Nächster Schritt
Betreiber, die Medien wie Graphit-, Anoden-, Kathoden- oder NMC-Schlämme sowie komplexe metallhaltige Suspensionen sicher und reproduzierbar verarbeiten möchten, unterstützt MSE mit einem Blick auf ihre aktuellen Prozessbedingungen. Das Engineering-Team hilft dabei herauszufinden, welches Entwässerungskonzept für diese Anforderungen technisch und wirtschaftlich qualifiziert ist und zeigt passgenaue Lösungswege auf.
